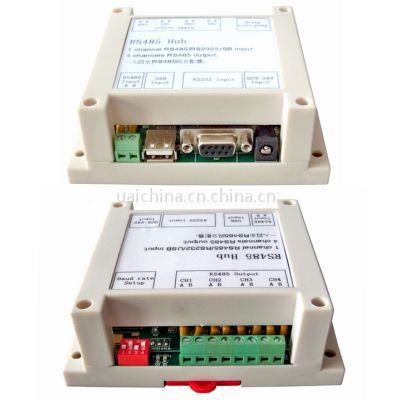

URS104A RS485码分配器

1.产品简介：

这是一台给报警，门禁，读卡器，RFID,工业控制等应用领域设计的RS485码分配器。支持数据反馈。 在门禁等设备的RS485通信中，每个命令由控制主机发给前端，前端设备需要反馈一个数据给主机，来确认命令收到或其它定义。  我们的产品内置STC单片机，可以在13微秒到3.3毫秒之间根据不同的波特率进行通信方向转换。市场上很多同等价位的RS485码分配器都是用逻辑电路做的，根本达不到及时转换的效果，也无法支持多台外接设备同时通讯。


2.产品特点：

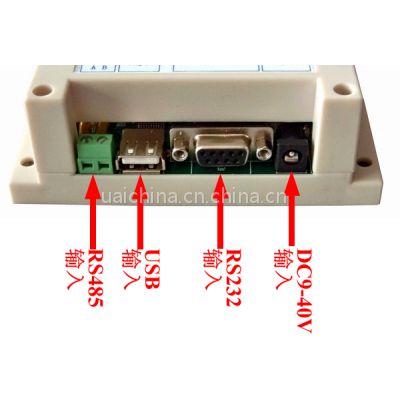

• 1路RS485信号输入，4路RS485信号输出；RS485 A, RS485 B;

• 支持一路USB输入，直接转四路RS485输出；

• 支持一路RS232输入，直接转四路RS485输出；


• 双向，半双工通讯。符合RS485***；
• 支持星型连接，方便布线；
• 拨码设置波特率，通信更稳定；
• 内置单片机，自动调节信号通讯方向，独立开发通信控制软件；
• 内置独立晶振，可以达到20M的通信带宽。远远高于EIA RS485标准的10M;
• 支持DC9-40V宽电压输入；
• 每路RS485信号输出都有放大电路支持；
• 每路RS485信号都有***的TVS+PPTC 防护电路。5000V防浪涌设计。15KV***设计；

3．      针对施工中出现的问题：

多台读卡器终端，有的能在控制端接收到数据，有的接收不到数据；
总控室距离控制的大门过远，大门不受控制；
报警设备终端比较多（几十个或上百个），距离中控室近的能接收到报警信号，远的根本没信号过来；

信号在传输过程中跟220V电线靠的比较近，传输的命令变形，导致有的动作无法完成；

设备安装后全部正常通讯，但是在使用一年左右的时间后，有的前端设备跟控制设备不能通讯了。

4. 产品参数：

5. 支持的通信波特率列表：

6. 相关RS485布线知识：

 RS485设备到RS485总线的距离：

从一个RS485设备到RS485总线的距离不要超过7米。如果超过7米就非常容易产生信号反射，从而影响RS485总线通信。

 RS485通信设备数量：

根据电子工信部的RS485通信标准，RS485总线上RS485设备的数量不应该超过32个。 但是随着技术进步，我们采用的RS485技术已经能够使每路RS485输出***多支持256台RS485设备。

 RS485总线阻抗连续性：

在布设RS485总线的时候，一定要注意RS485总线的阻抗匹配。如果不同的区域使用不同的线缆将非常容易造成RS485总线阻抗不匹配，进而造成RS485信号的反射。以下布线容易造成总线阻抗不匹配：

1.    RS485总线不同的部分使用不同的线缆。

2.    在RS485总线同一段，密集接入太多的RS485接收和发射端。

3.    从RS485设备到RS485总线的距离过长。

所以，在架设RS485总线的时候，一定选用统一的线缆。

     随着RS485技术的发展，越来越多的RS485设备已经超越了国家电子工业部的RS485技术标准。除了硬件问题，还有涉及到不同RS485设备的数据反馈时间问题。这些问题已经不能按RS485行业标准来解决。如果您在使用中遇到问题，可以直接联系我们。我们有***技术人员解决RS485通讯问题。
